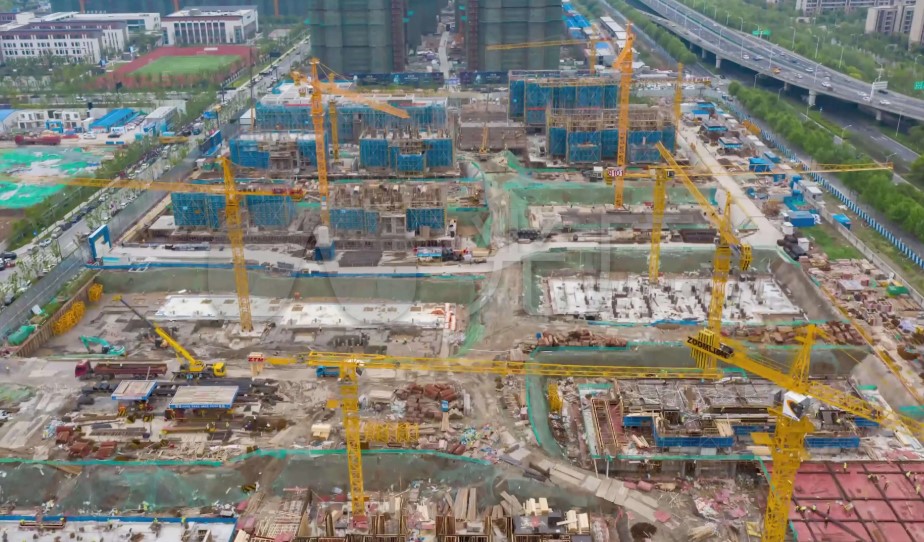

隨著各地城市的高速發展，各地小區供水管網也在不斷更新，改造和擴建，某些地區的管網壓力不均問題日益突出，即當供水管線較長時，在管網中產生較大的沿程水頭損失，為了維持管網末梢服務壓力，勢必提高水廠的出廠壓力，以至在管網前端服務壓力過高，造成區域之間的水壓差過大，在高壓區供水能量浪費，漏水嚴重，甚至可能出現爆管，但如果降低出廠水壓，又滿足不了低壓區的用水需求。
恒壓供水系統節能分析控制器
當水泵以額定轉速運行在工頻狀態下時，為了滿足最大流量下的壓力要求，應該使pm=pd。由特性曲線可知，當流量減小時，管網壓力隨之升高。由于在大部分時間里q＜qm，所以如果水泵總是以工頻方式運行就會導致部分能量浪費。而且，通過特性曲線我們還可以發現，在該工作方式下，管網壓力變化范圍很大，這會減少管網的使用壽命。
當水泵電機采用變頻調速技術控制以后，由于針對水流量的變化相應地及時調整水泵電機的轉速，所以系統總能夠運行在最佳效率狀態下。這既保證了管網供水壓力恒定，又達到了節能目的。
自動化方案實現

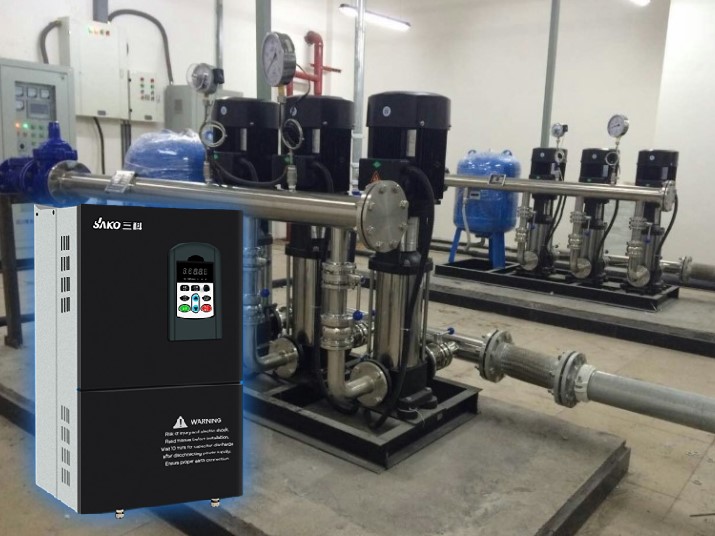

變頻恒壓供水控制系統，主要是由變頻器、壓力傳感器、液位傳感器、動力控制線路以及4臺水泵等組成。用戶通過控制柜面板上的按鈕、轉換開關和指示燈來控制系統的運行。
通過安裝在出水管網上的壓力傳感器，把出口壓力信號變成標準的電壓或電流信號輸入plc，經與給定壓力參數比較進行運算后，發出控制信號送給變頻器，通過變頻調速控制水泵的轉速，調節系統供水量，使供水系統管網中的壓力保持在給定壓力上。當用水量超過一臺泵的供水量時，通過plc控制增加水泵。根據用水量的大小由plc控制工作泵數量的增減及水泵變頻器對水泵的調速，實現恒壓供水同時系統通過軟件設計具有定時換泵和系統聲、光報警及多種保護功能。
